“东水西调”工程案例分析

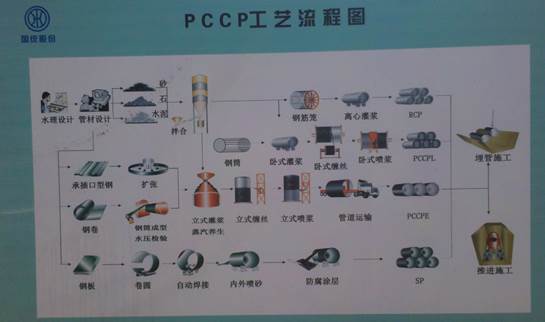

　　一、工程管道生产工艺流程图：

　　二、制作钢桶

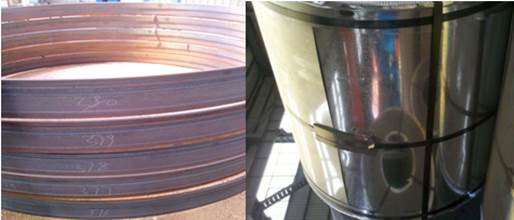

　　1、钢桶所使用材料为本钢集团生产的承插口型钢和1.5mm钢板卷（如图所示）。

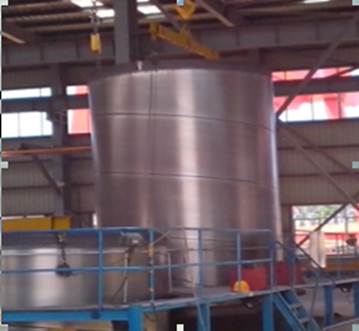

　　2、钢卷经过螺旋缠绕并通过焊接形成高5M，直径3米的钢桶（如图所示）。

　　3、钢桶成型后需做水压试验，主要目的为检查钢桶是否漏水和可承受压力情况。

　　三、立式灌浆，蒸汽养生

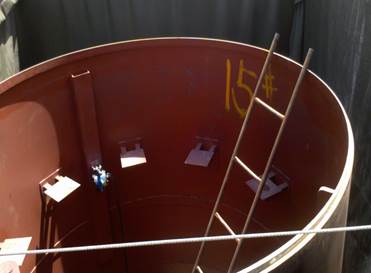

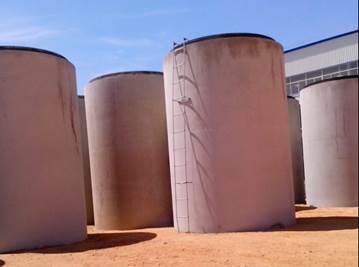

　　1、制作完成的钢桶运输到模具所在车间。模具分为内外两层圆筒，形状如图所示。

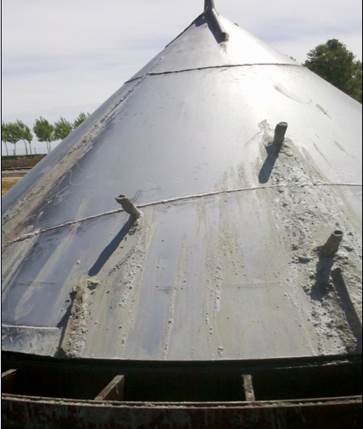

　　2、工作人员使用天吊将制作好的钢桶放入固定好的模具中央，上面用灌浆封盖盖好。如图所示：

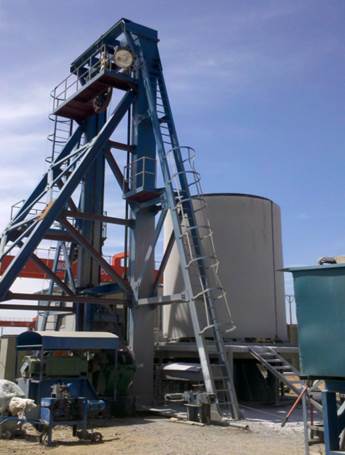

　　3、将C55混凝土顺着灌浆封盖灌入模具中，并经蒸汽养生养护12小时成型，如下图所示：

　　四、一次缠丝、喷浆

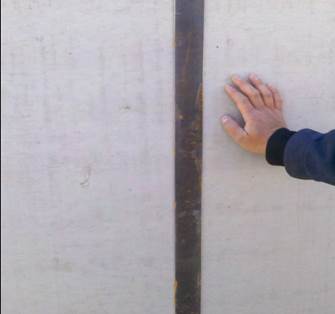

　　1、为防止在缠丝过程中产生静电，增加一条导电的钢制铁板。

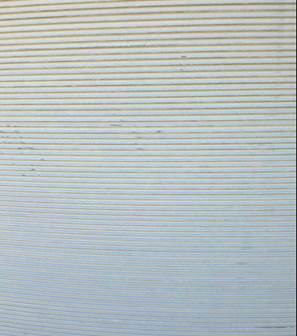

　　2、将制作好的混凝土水管吊到缠丝机上，根据管道入土深度所设计的混凝土水管壁厚及缠丝螺距（所缠一圈钢筋能承受压力为4.23t）。

　　3、缠丝后的混凝土水管需经过喷浆处理（在喷浆之前需先进行净浆喷浆，目的防止钢丝生锈）。

　　五、二次缠丝、喷浆

　　在进行第一次缠丝、喷浆后，需进行第二次缠丝、喷浆处理（过程同第一次缠丝、喷浆过程）增加混凝土管道的抗压、抗拉能力（在缠丝后同样需要进行净浆喷浆，防止钢筋锈蚀）。

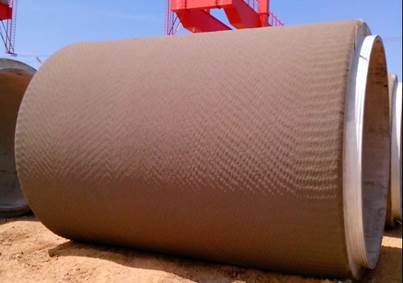

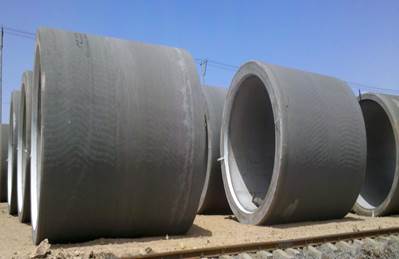

　　六、经过以上工序后，生产成品如下图所示：

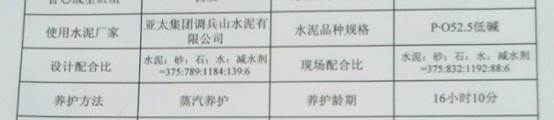

　　七、标段混凝土配料

　　八、总结

　　52.5级水泥波动大原因：

　　1、熟料质量变化大。

　　2、均化不好。

　　结束语

　　现代混凝土普遍使用减水剂以降低水灰比，故其强度不再依赖于水泥强度，现行提高水泥强度的技术路线不利于混凝土结构质量的稳定和长期性能，不必再追求水泥向更高的强度发展；水泥品种单一化不仅不利于水泥的发展，而且也不利于市场经济的发展。

　　现代混凝土所需要的水泥应具备以下几点要求：

　　1、水泥应具有良好的匀质性和稳定性、低的开裂敏感性、与外加剂良好的相容性。

　　2、水泥产品应为用户长远利益的需要服务。

　　亚泰集团调兵山水泥有限公司

　　2015年4月14日
